可視化モジュール

最終更新 2026/10/03

AEの可視化モジュールは、豊富なデータ処理・表示機能を備えています。可視化モジュールを使うと、クエリ結果にインタラクティブなグラフを追加し、レポートとして保存してダッシュボードで確認できます。

元の画像を見る

現在、可視化モジュールは「SQL IDE」機能モジュールでのみ利用できます。

可視化グラフの追加

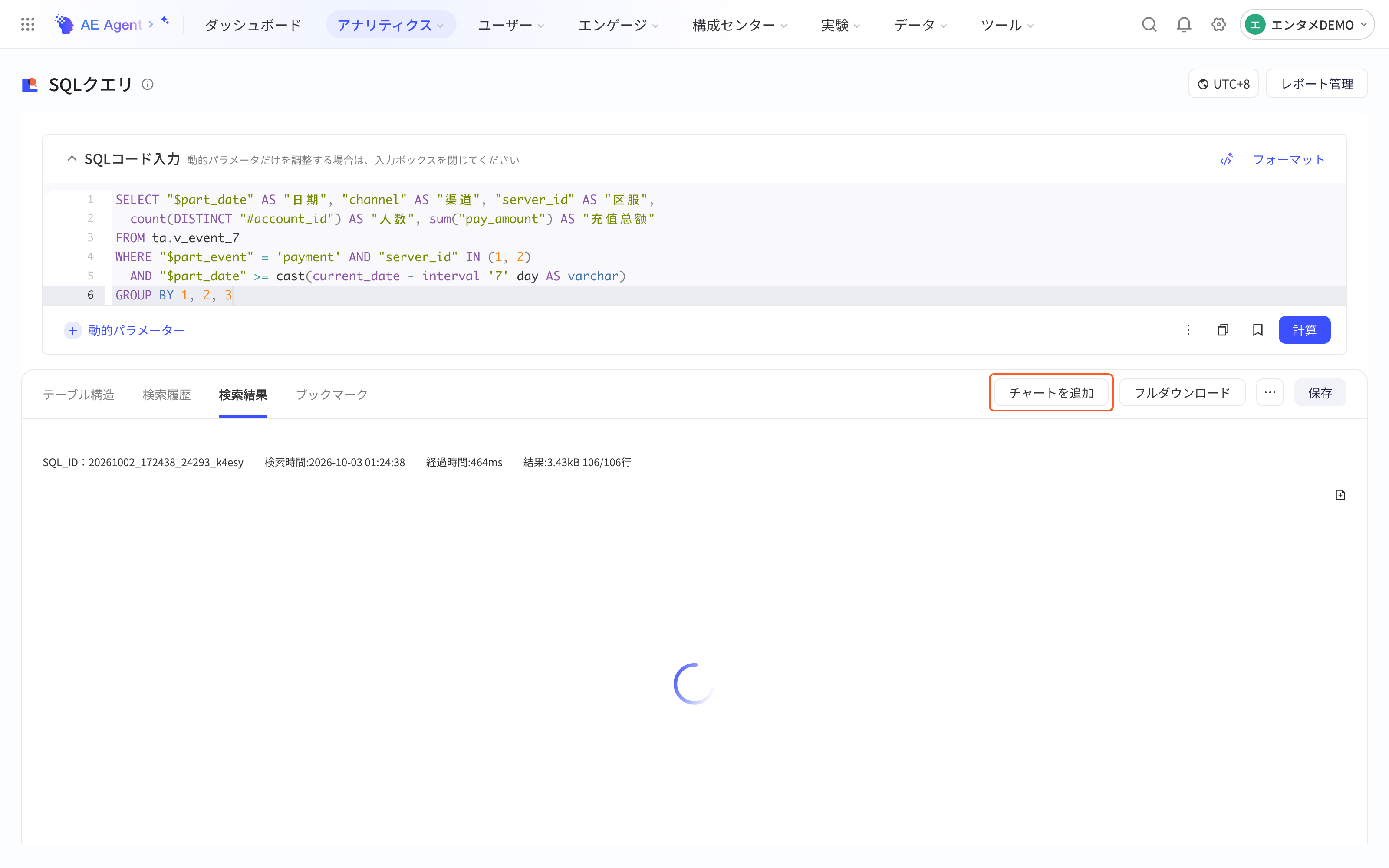

「SQL IDE」ページで「チャートを追加」をクリックすると、可視化設定ページに移動します。

グラフフィールドの設定

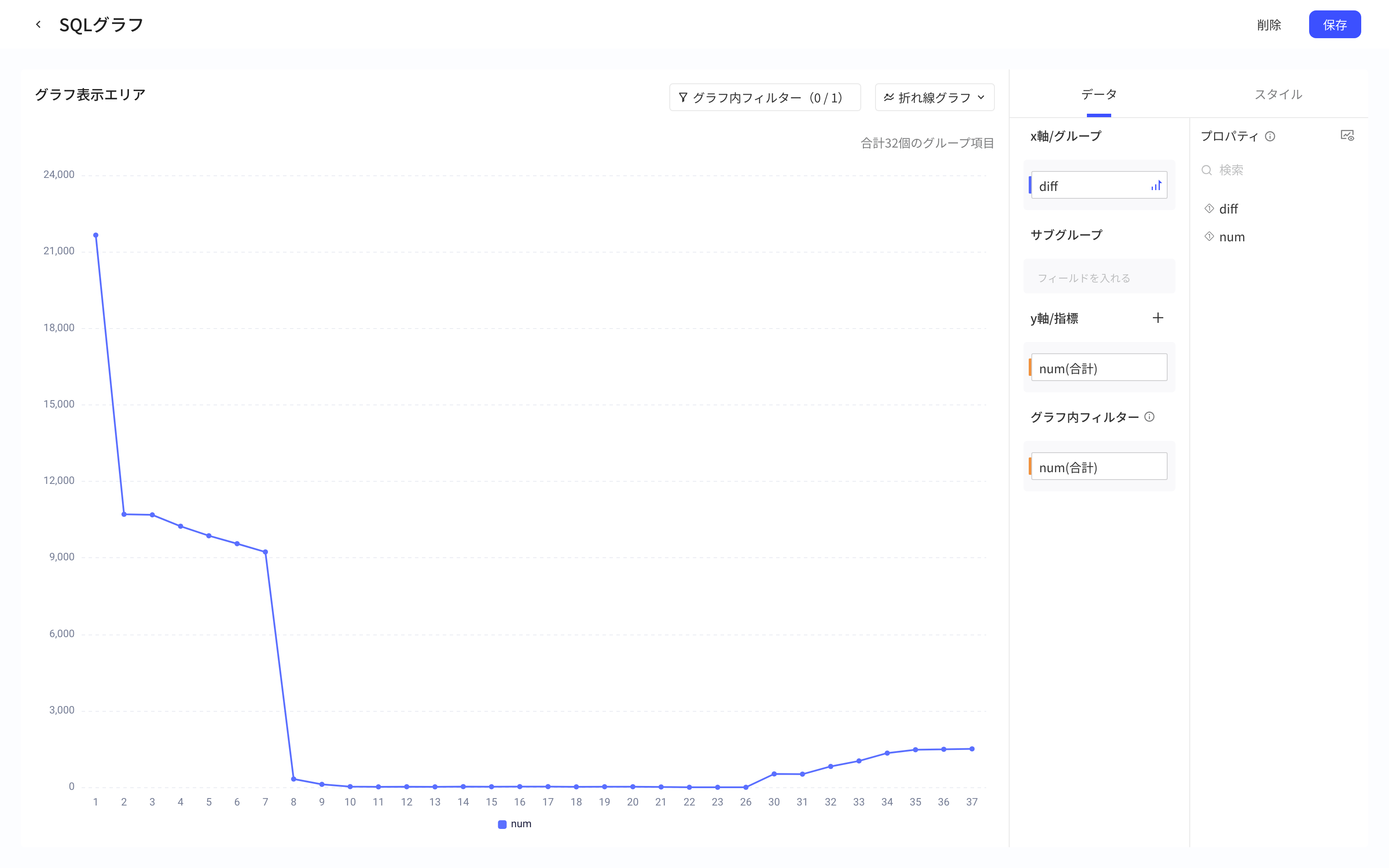

グラフの種類を選択したら、「データ」タブで結果フィールドをグループまたは指標の設定エリアにドラッグすると、グラフの表示を確認できます。

設定項目ごとにマッピングのロジックが異なります。折れ線グラフと散布図を例に、フィールドのマッピングロジックを以下に示します：

グラフの種類	構成項目	マッピングの説明
折れ線グラフ	X軸/グループ	X軸にマッピング
	サブグループ	グループの色にマッピング
	Y軸/指標	指標
散布図	X軸	X軸の座標点にマッピング（値は数値）
	Y軸	Y軸の座標点にマッピング（値は数値）
	グループ	点の情報にマッピング
	色	点の色にマッピング
	サイズ	点のサイズにマッピング

指標フィールドには、ビジネスシナリオに応じて集計方式を選択できます。フィールドタイプごとに対応する集計方式は次のとおりです：

フィールドタイプ	集計方式
数値型	合計、平均値、数、ユニーク、最大値、最小値
日付型/テキスト型/ブール型	数、ユニーク

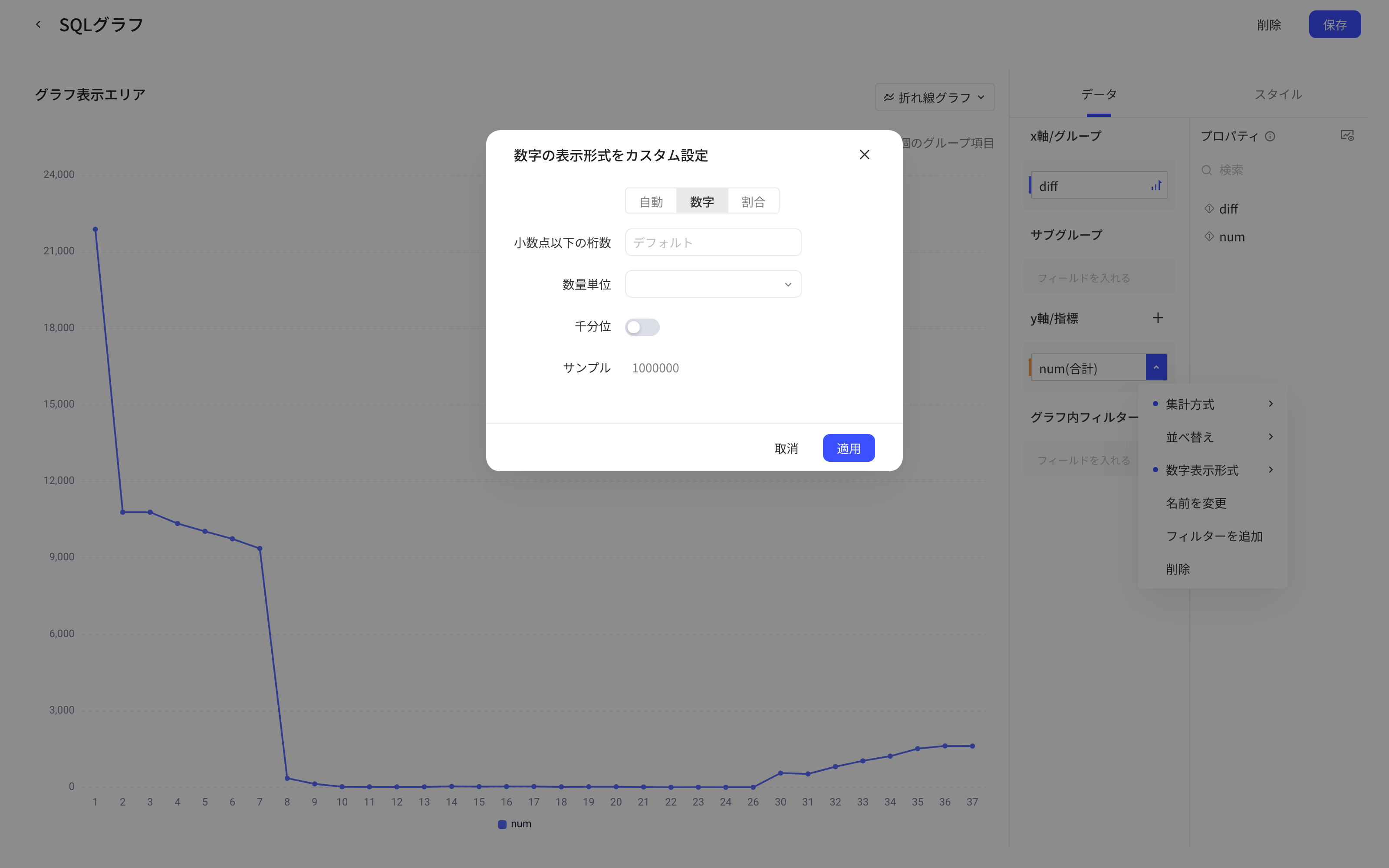

また、指標フィールドにはデータの表示形式も設定できます：

• デフォルトの形式では千分位表示がONになっており、小数点以下2桁まで表示されます
• 小数点以下の桁数、割合の桁数、数量単位、千分位表示のON/OFFなどをカスタマイズできます（小数点以下は最大10桁まで指定でき、末尾のゼロは表示されません）

グラフスタイルの設定

「スタイル」タブでグラフの表示スタイルを変更できます。グラフの種類によって、対応するスタイル設定が異なります。

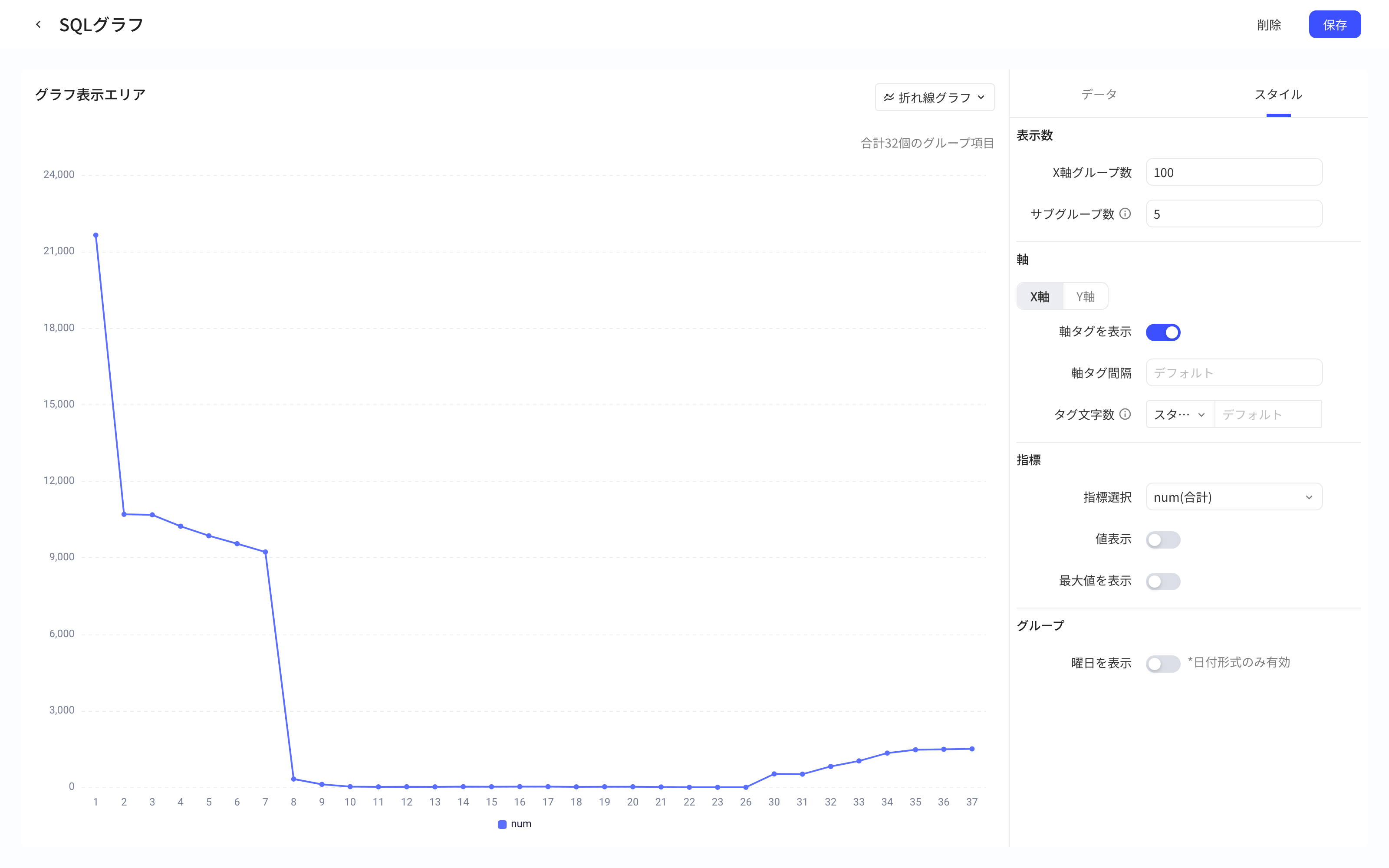

折れ線グラフを例にすると、設定項目は次のとおりです：

• 表示件数：現在のグラフで、グループとサブグループのフィールドのうち上位何件のデータを表示するかを設定します
• 軸：軸ラベルを表示するかどうかと、軸ラベルの表示方法を設定します
• 指標：グラフ上に指標の数値を表示するかどうか、指標の最大値・最小値を表示するかどうかなどを設定します
• グループ：日付フィールドの後ろに曜日を表示するかどうかを設定します

可視化分析

フィールドの並べ替え

フィールドの並べ替えには、グループフィールドの並べ替えと指標フィールドの並べ替えがあります。

• グループの並べ替えで対応している並び順：

  • 順序なし
  • 昇順
  • 降順

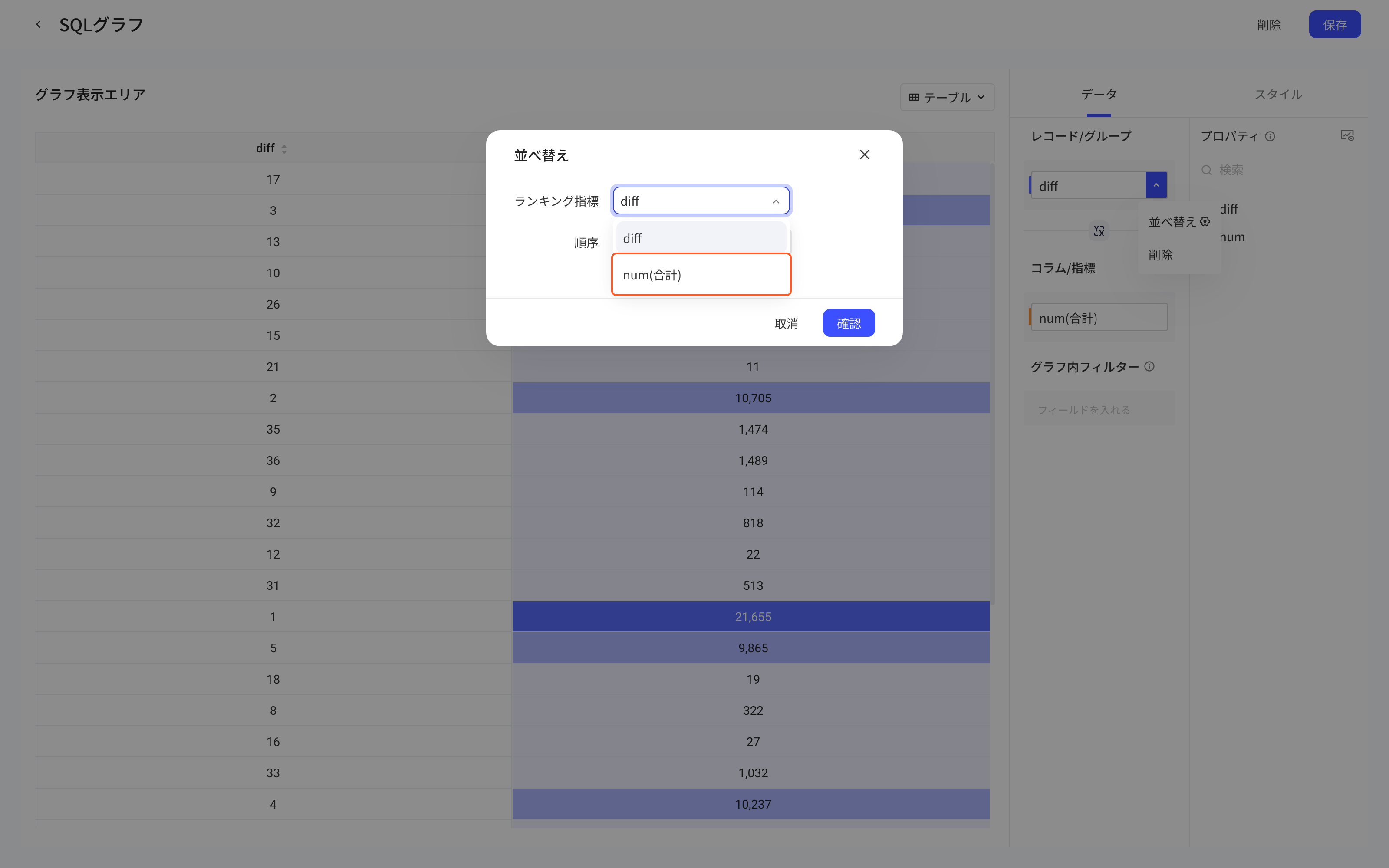

  • 指標値で並べ替え

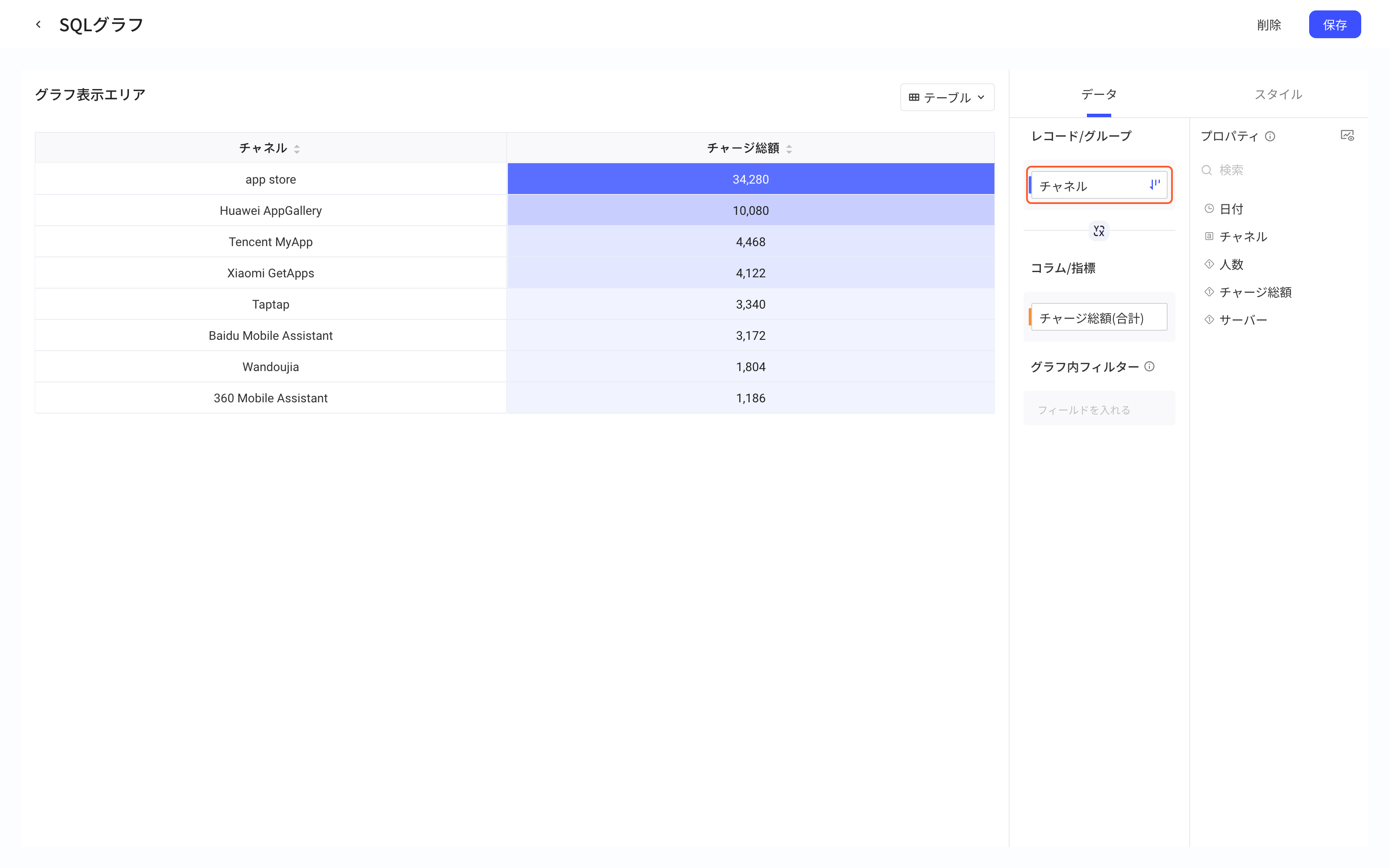

    • たとえば下図のように、チャージ金額の合計の降順でチャネルフィールドを並べ替えると、チャージ額が最も多いチャネルが先に表示されます

• 指標の並べ替え

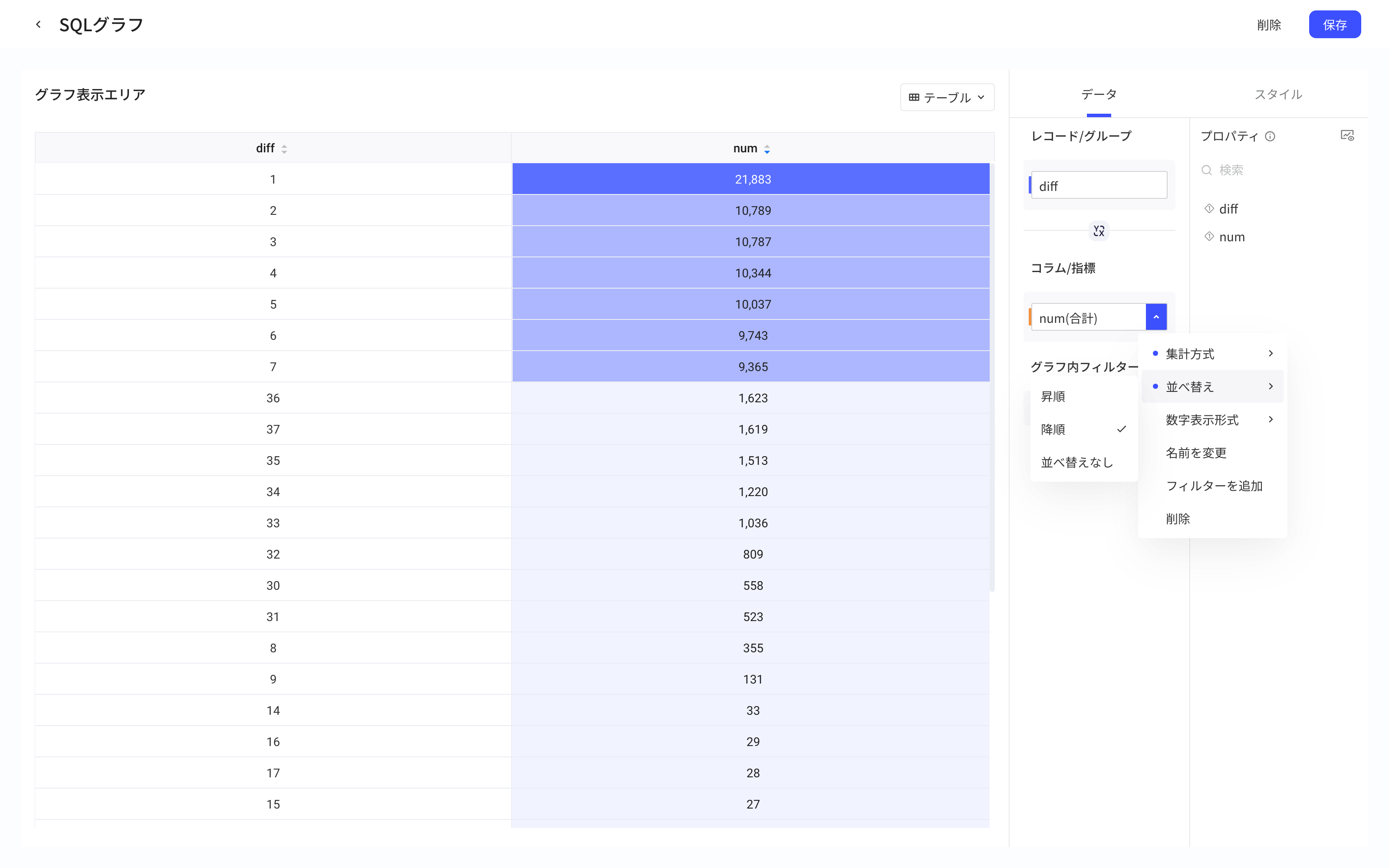

  • 1次元テーブルの指標の並べ替え
    • 指標フィールドに昇順、降順、順序なしを設定できます

• 折れ線グラフ/棒グラフ/積み上げ棒グラフなどの指標の並べ替え

  • 並べ替えのロジック：X軸/グループを指標値で並べ替えます。サブグループ項目がある場合は、サブグループも同時に指標値で並べ替えます

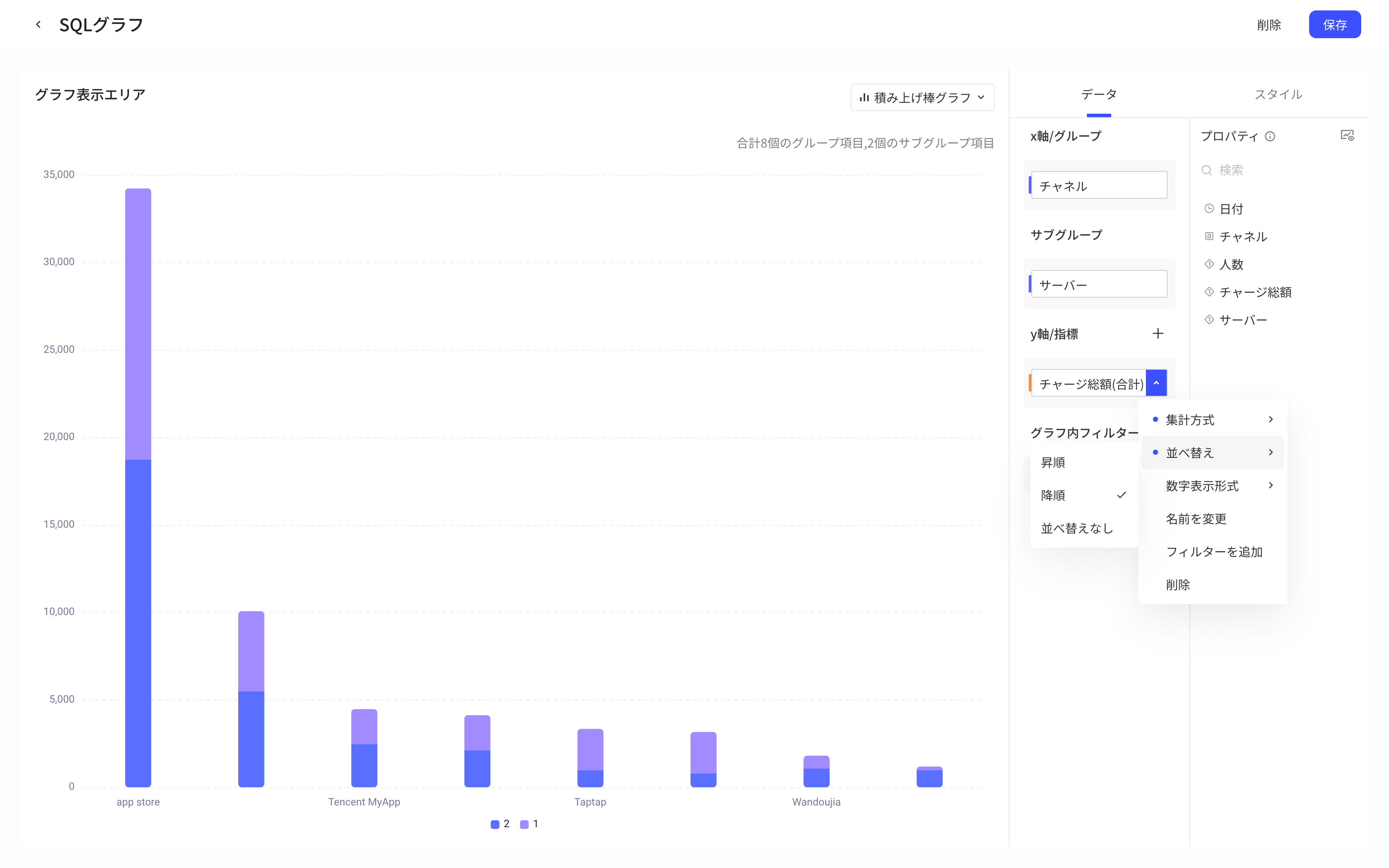

  • 並べ替えの例：下図のように、チャージ総額を降順で並べ替えると、結果は次のようになります：

    • チャネルがチャージ総額の降順で並びます
    • サーバーIDがチャージ総額の降順で並びます

グラフ内フィルター

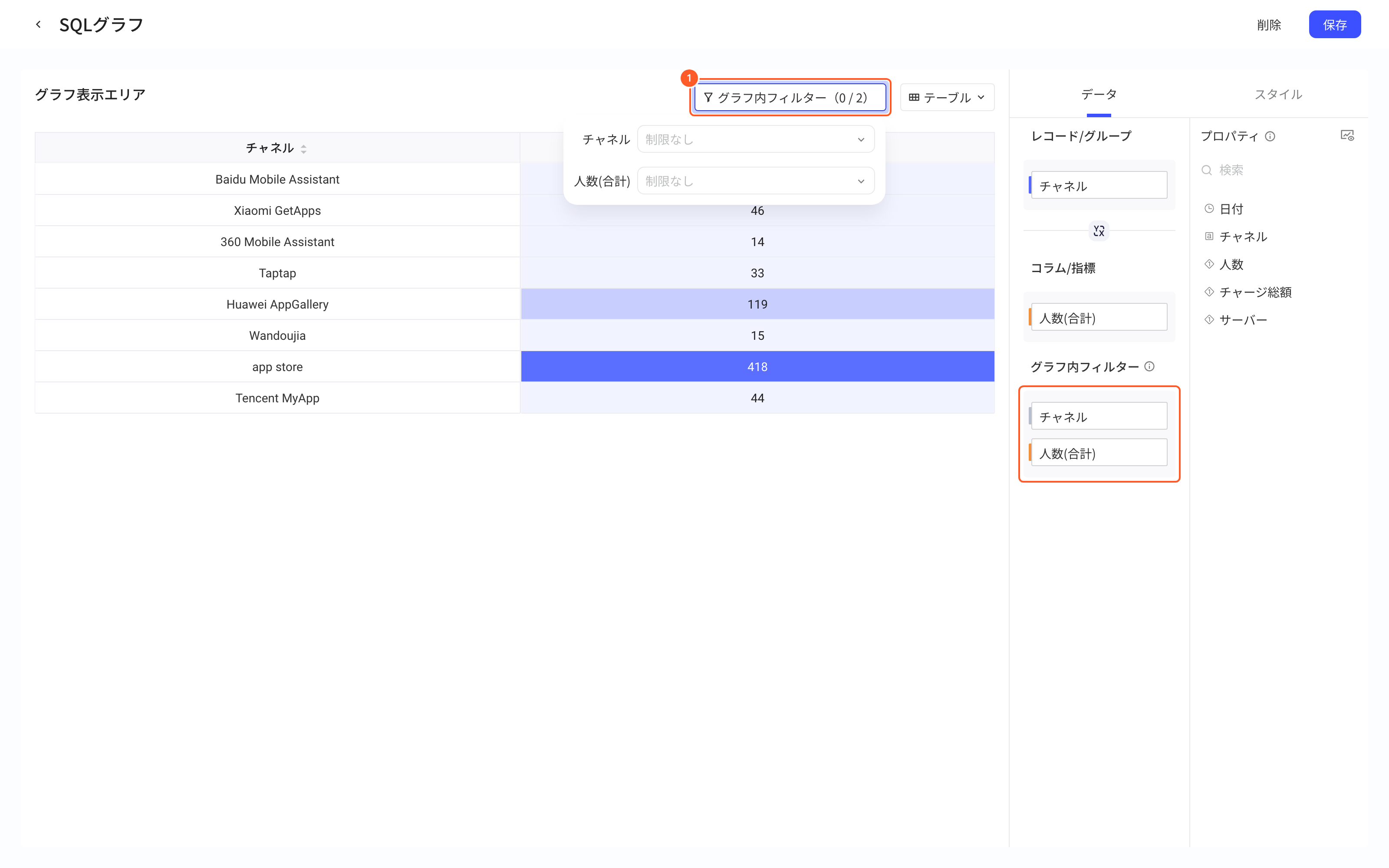

グラフ内フィルターを使うと、グラフのデータを絞り込み、ユーザーが注目したいデータだけを表示できます。クエリ結果の任意のフィールドをグラフ内フィルターにドラッグするか、指標の右側にあるドロップダウン矢印をクリックし、「フィルターを追加」を選択して指標をフィルターに追加できます。

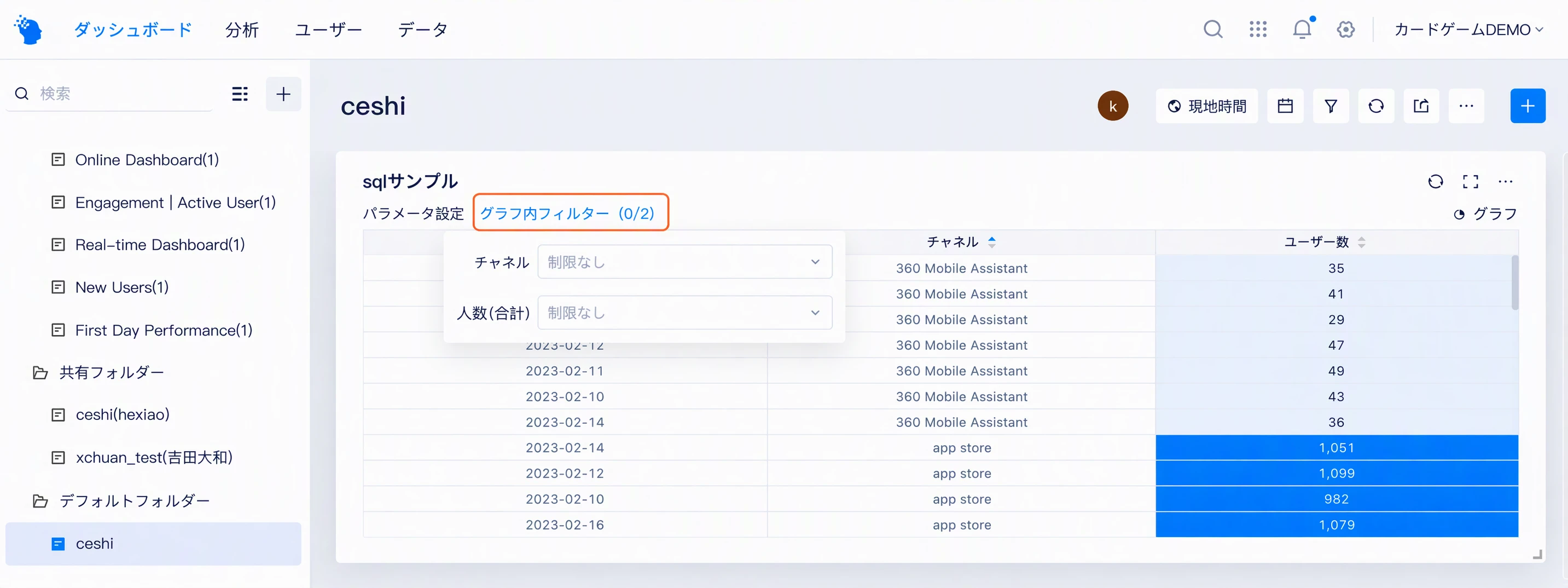

グラフ内フィルターを追加してレポートを保存し、ダッシュボードに配置すると、ダッシュボードの閲覧時にそのレポートを絞り込めます。

計算ロジック

全量データで計算

クエリ結果の件数が多すぎる場合（デフォルトでは20000件超）、設定時の操作性を保つため、可視化グラフの作成時はデフォルトで一部のデータを使って計算・表示します。

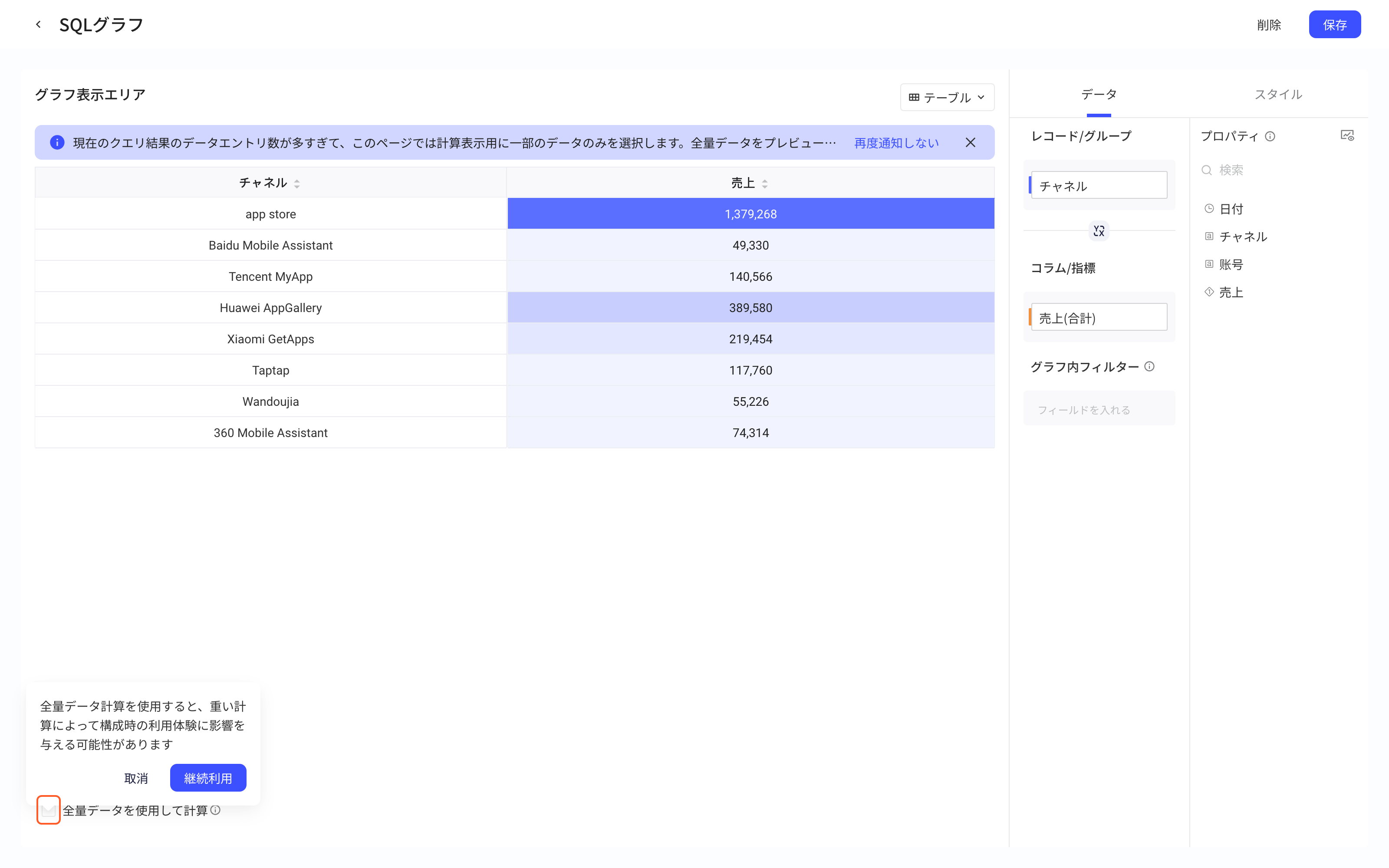

可視化設定ページですべてのデータの計算結果を確認したい場合は、左下の「全量データで計算」にチェックを入れます。

ヒント

このオプションは主に、可視化の設定中に読み込みと計算が繰り返されることによるパフォーマンスの問題を解消するためのものです。レポートページやダッシュボードで閲覧する場合は、全量データで計算して表示されます。

また、モデルのクエリ結果が上限の20000件を超える場合は、分析結果の有効性を保つため、レポートページやダッシュボードで並べ替えやフィルターを行うと、全量データで改めて計算されます。
