시각화 모듈

최근 업데이트 2026. 10. 03.

AE 시각화 모듈은 풍부한 데이터 처리 및 표시 기능을 제공합니다. 시각화 모듈을 사용하여 조회 결과에 인터랙티브 차트를 추가하고, 리포트로 저장한 후 대시보드에서 확인할 수 있습니다.

원본 이미지 보기

현재 시각화 모듈은 SQL IDE 기능 모듈에서만 제공됩니다.

시각화 차트 추가

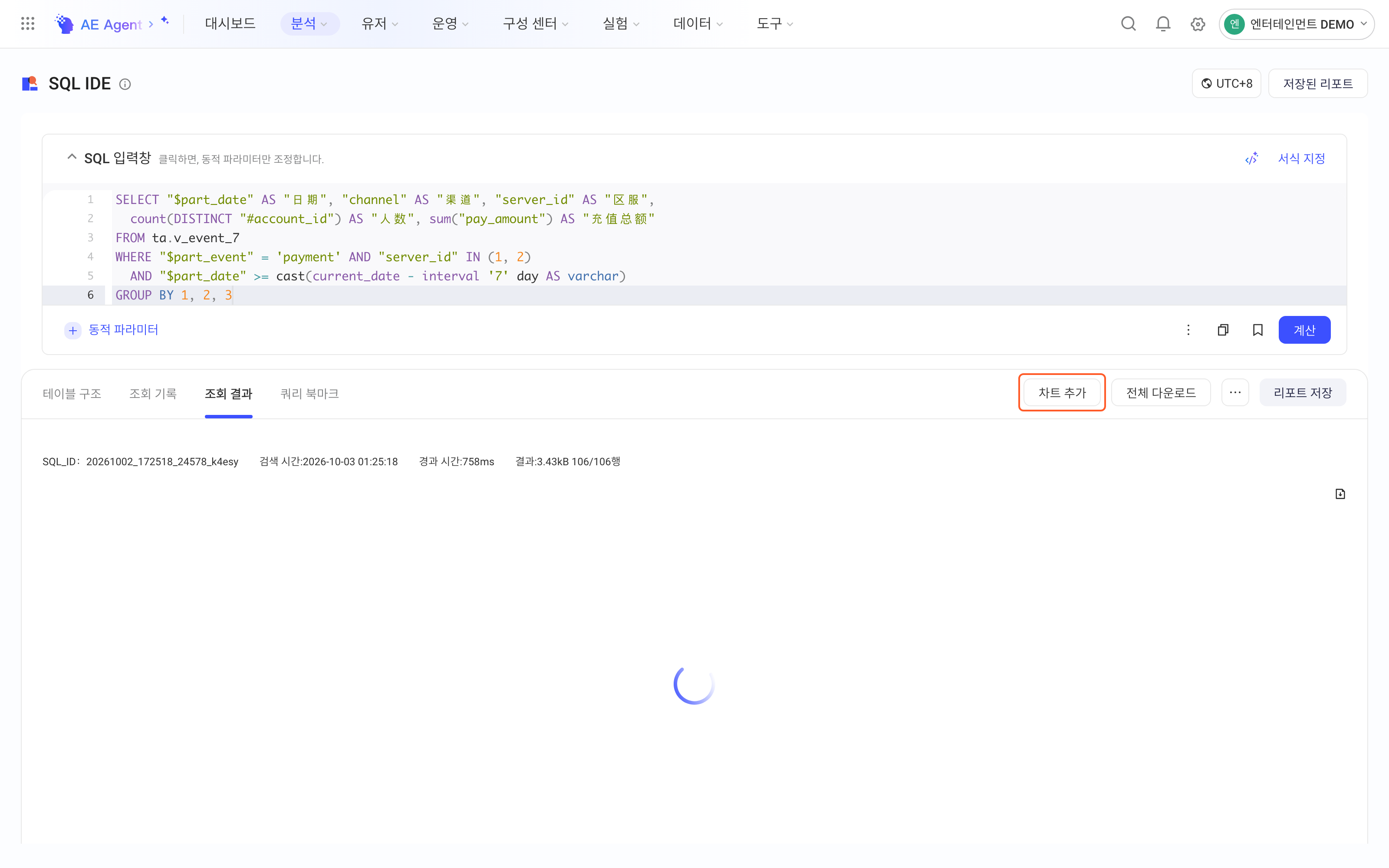

SQL IDE 페이지에서 차트 추가를 클릭하여 시각화 설정 페이지로 진입합니다.

차트 필드 설정

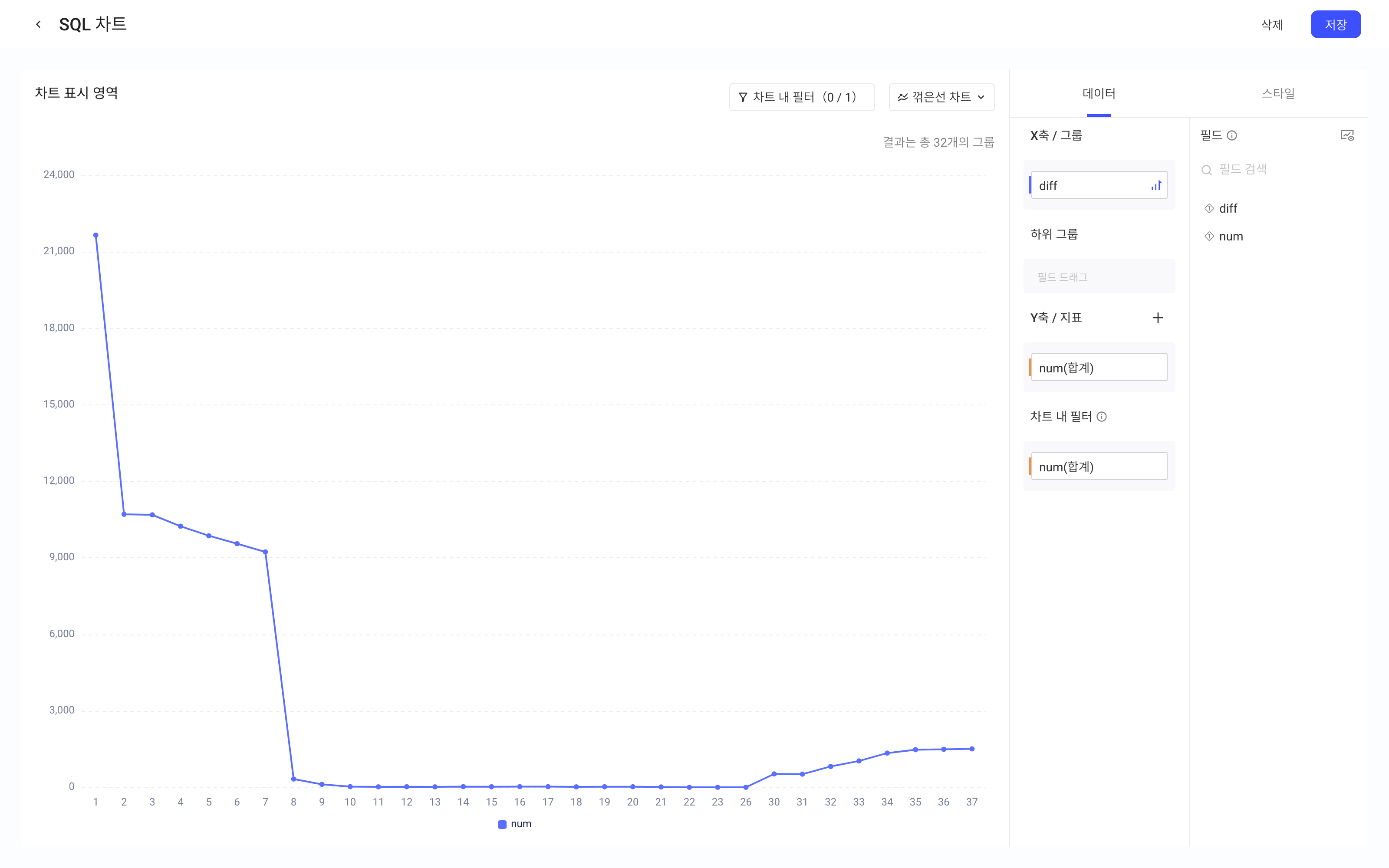

차트 타입을 선택한 후 데이터 탭에서 결과 필드를 그룹 또는 지표 설정 영역으로 드래그하면 차트 표시 효과를 확인할 수 있습니다.

설정 항목마다 매핑 로직이 다릅니다. 꺾은선 차트와 산점도를 예로 들면, 필드 매핑 로직은 다음과 같습니다.

차트 타입	구성 항목	매핑 설명
꺾은선 차트	X축/그룹	X축에 매핑
	하위 그룹	그룹 색상에 매핑
	Y축/지표	지표
산점도	X축	X축 좌표점에 매핑, 숫자 값
	Y축	Y축 좌표점에 매핑, 숫자 값
	그룹	점 정보에 매핑
	색상	점 색상에 매핑
	크기	점 크기에 매핑

비즈니스 시나리오에 따라 지표 필드의 집계 방식을 선택할 수 있습니다. 필드 타입별로 지원하는 집계 방식은 다음과 같습니다.

필드 타입	집계 방식
숫자형	합계, 평균, 카운트, 중복 제거 횟수, 최댓값, 최솟값
날짜형/텍스트형/불리언형	카운트, 중복 제거 횟수

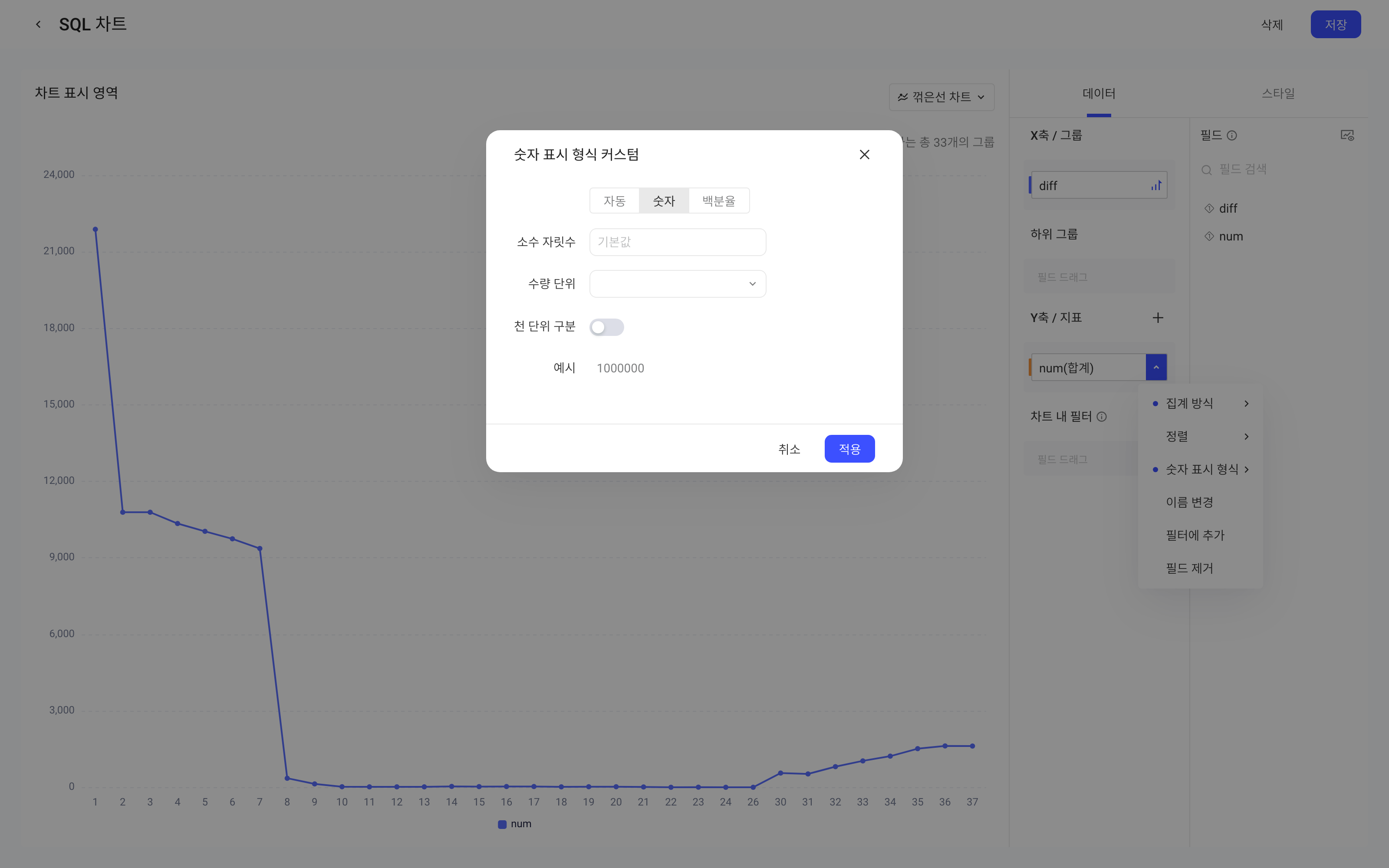

또한 지표 필드의 데이터 표시 형식도 설정할 수 있습니다.

• 기본 형식은 천 단위 구분 표시가 활성화되어 있으며, 기본적으로 소수점 둘째 자리까지 표시합니다
• 소수 자릿수, 백분율 자릿수, 수량 단위, 천 단위 구분 활성화 여부 등을 직접 지정할 수 있습니다(소수점 이하 최대 10자리까지 표시할 수 있으며, 소수 끝자리가 0이면 표시하지 않음)

차트 스타일 설정

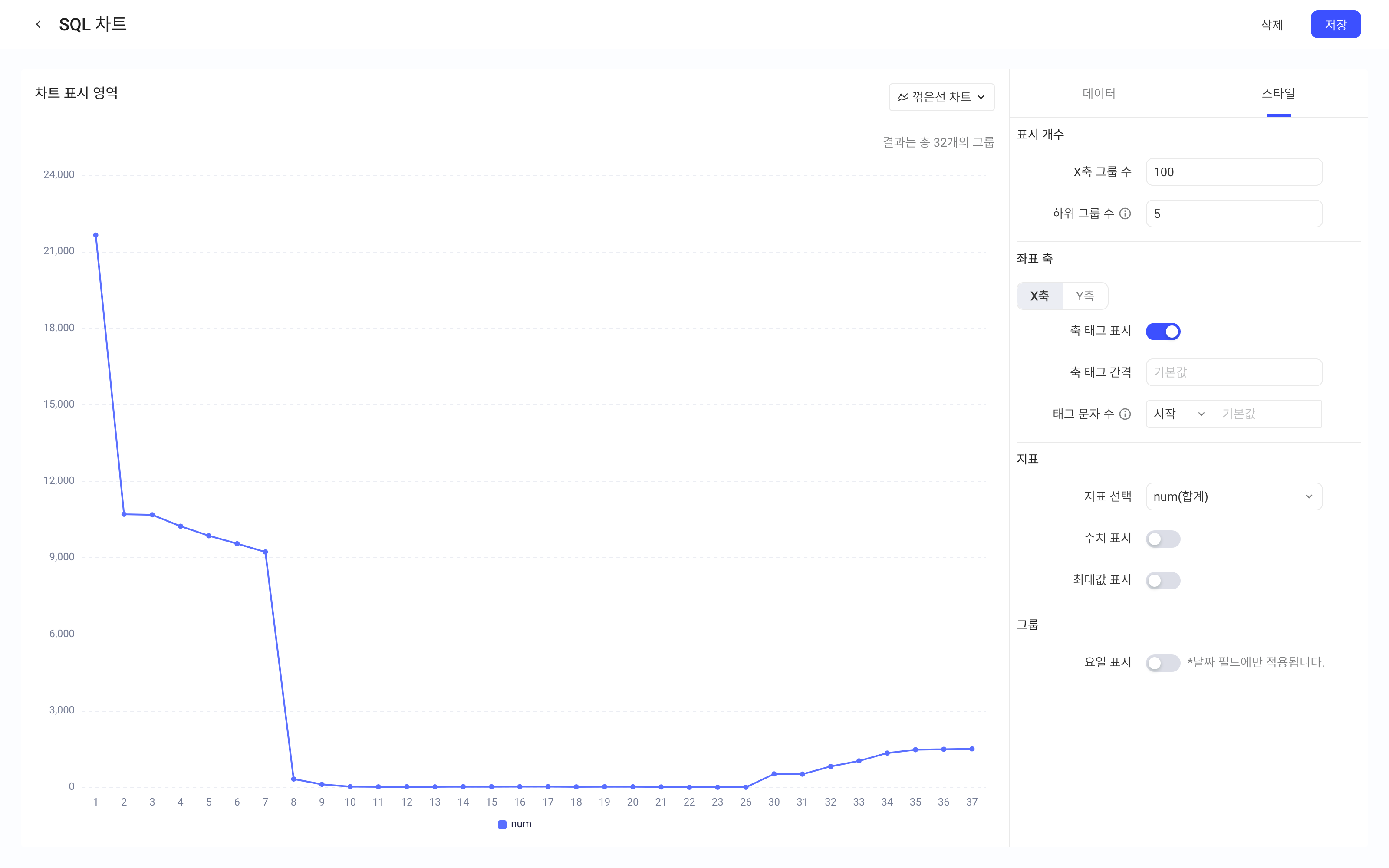

스타일 탭에서 차트의 표시 스타일을 수정할 수 있습니다. 차트 타입마다 지원하는 스타일 설정이 다릅니다.

꺾은선 차트를 예로 들면, 설정 항목은 다음과 같습니다.

• 표시 개수: 현재 차트에서 그룹 및 하위 그룹 필드의 상위 몇 개 데이터를 표시할지 설정합니다
• 좌표 축: 축 태그 표시 여부와 축 태그의 표시 방식을 설정합니다
• 지표: 차트에 지표 값을 표시할지, 지표의 최댓값/최솟값을 표시할지 등을 설정합니다
• 그룹: 날짜 필드 뒤에 요일을 표시할지 설정합니다

시각화 분석

필드 정렬

필드 정렬에는 그룹 필드 정렬과 지표 필드 정렬이 있습니다.

• 그룹 정렬에서 지원하는 정렬 방식:

  • 정렬 안함
  • 오름차순
  • 내림차순
  • 지표 값 기준 정렬

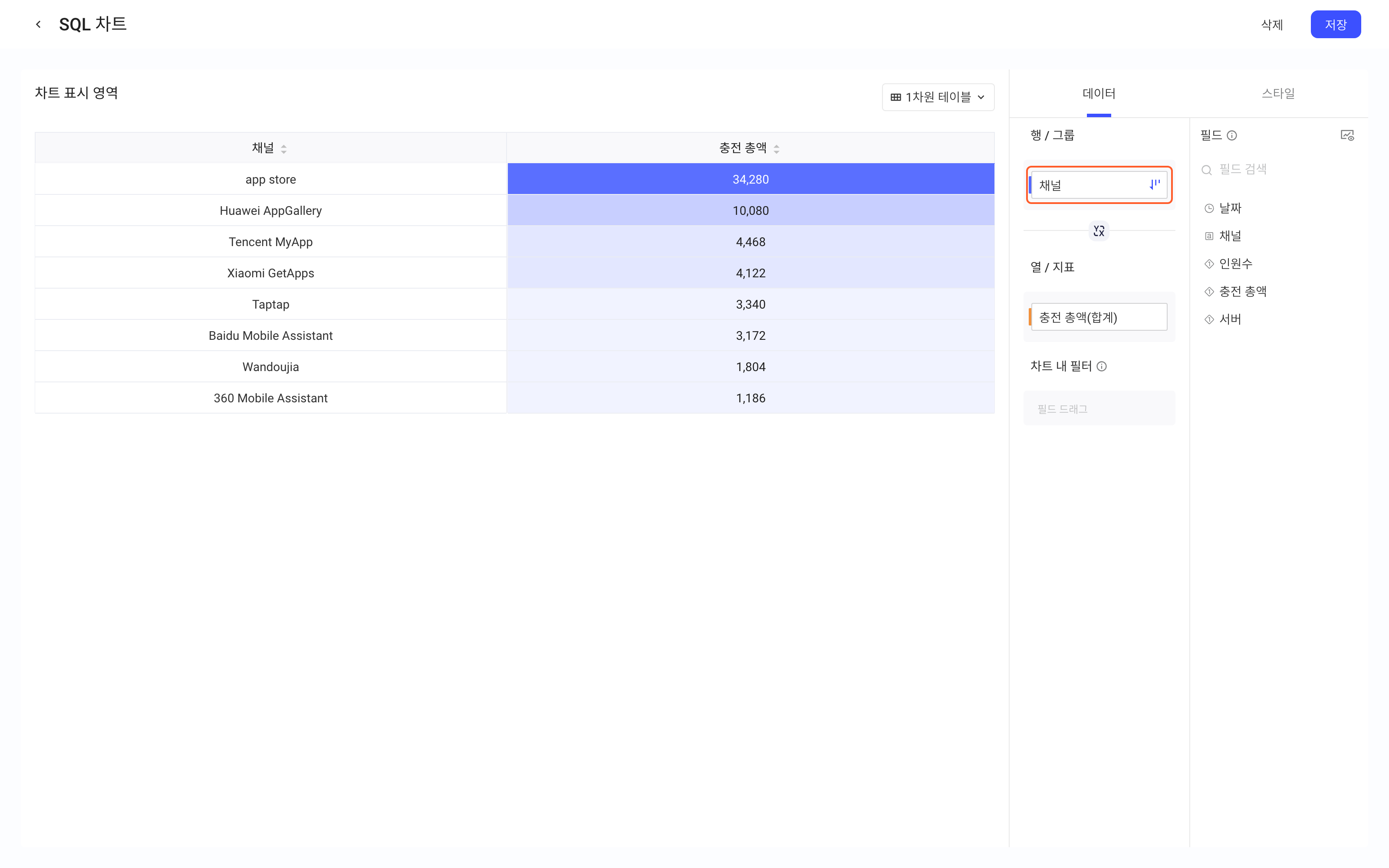

    • 예를 들어 아래 그림에서 충전 금액 합계의 내림차순으로 채널 필드를 정렬하면, 충전 금액이 가장 많은 채널이 먼저 표시됩니다

• 지표 정렬

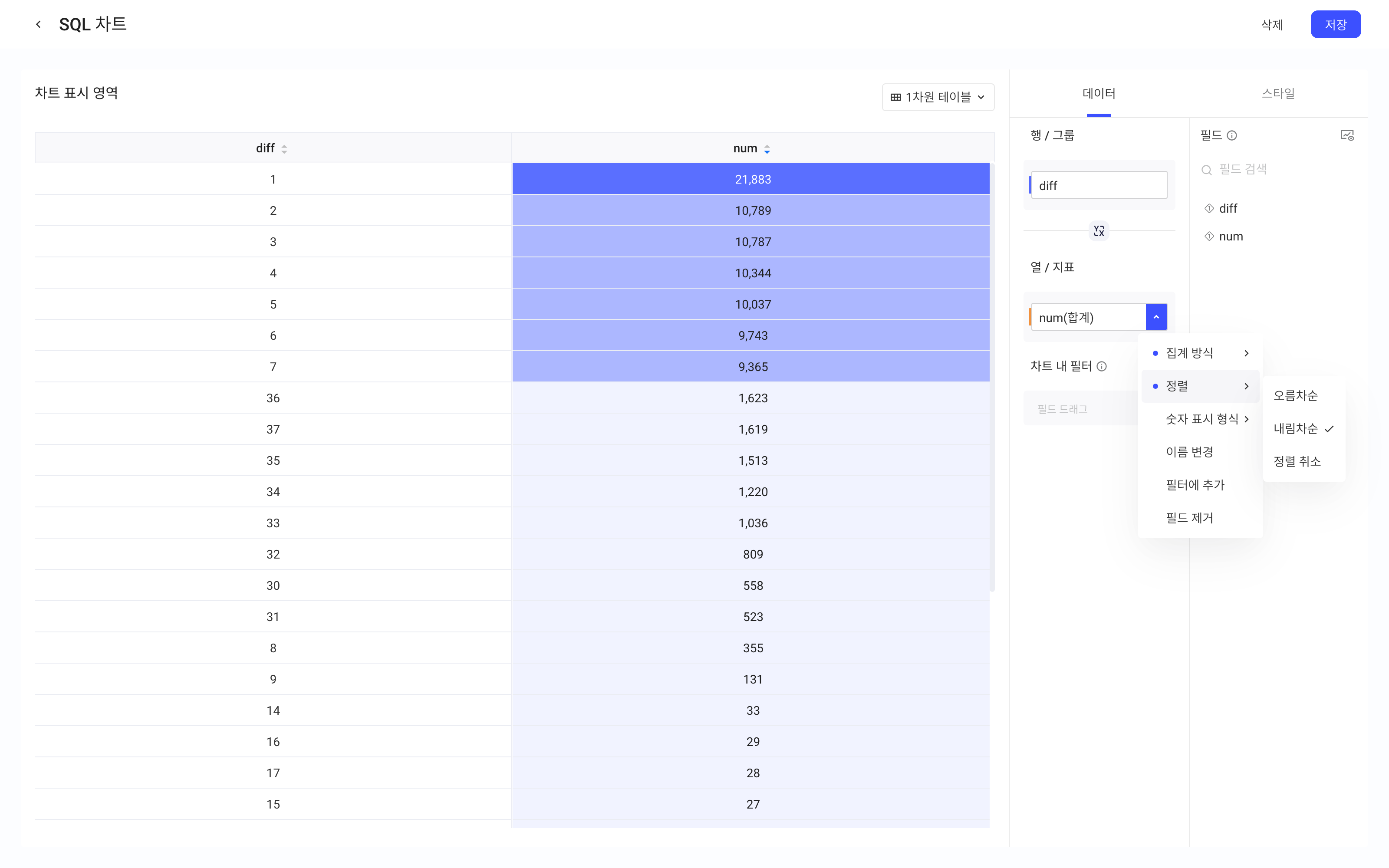

  • 1차원 테이블 지표 정렬
    • 지표 필드에 오름차순, 내림차순, 정렬 안함을 설정할 수 있습니다

• 꺾은선 차트/막대 차트/누적 막대그래프 등의 지표 정렬

  • 정렬 로직: X축/그룹을 지표 값 기준으로 정렬하며, 하위 그룹 항목이 있으면 하위 그룹도 지표 값 기준으로 함께 정렬합니다

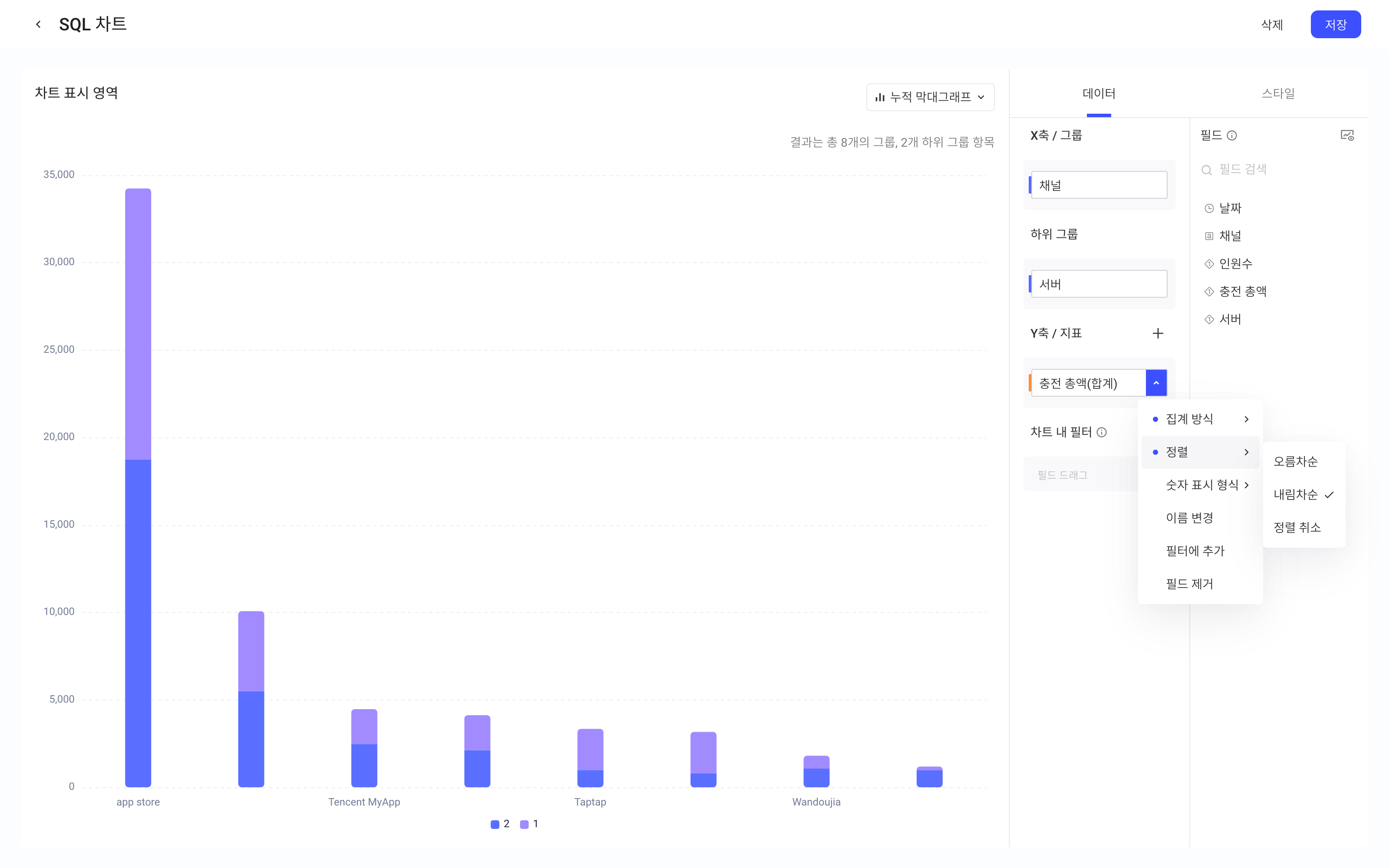

  • 정렬 예시: 아래 그림과 같이 충전 총액을 내림차순으로 정렬하면 정렬 결과는 다음과 같습니다.

    • 채널이 충전 총액의 내림차순으로 정렬됨
    • 서버 ID가 충전 총액의 내림차순으로 정렬됨

차트 내 필터

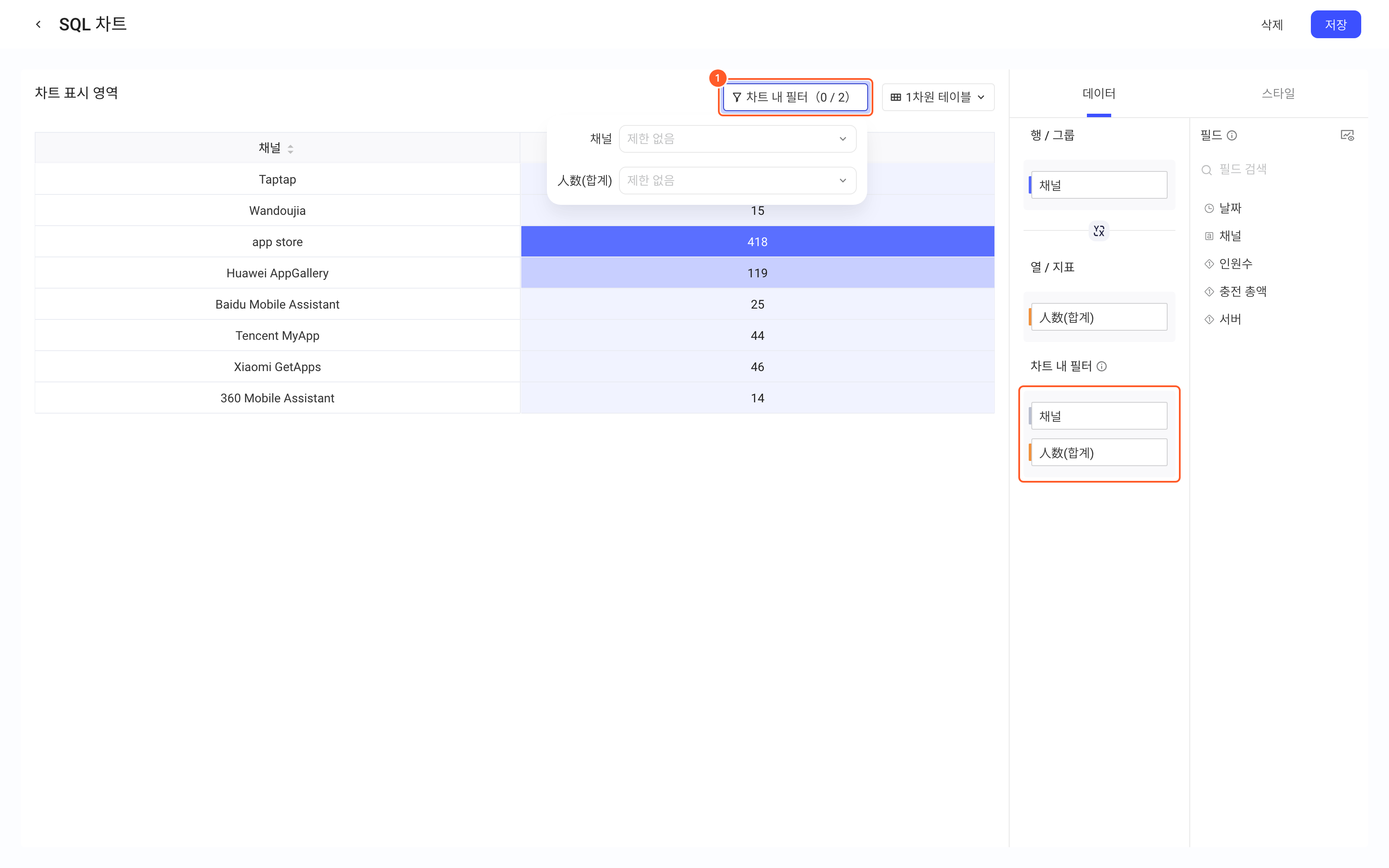

차트 내 필터를 사용하면 차트 데이터를 필터링하여 사용자가 집중해서 보고 싶은 차트 데이터를 표시할 수 있습니다. 조회 결과의 임의 필드를 차트 내 필터로 드래그하거나, 지표 오른쪽의 드롭다운 화살표를 클릭한 후 필터에 추가를 선택하여 지표를 필터에 추가할 수 있습니다.

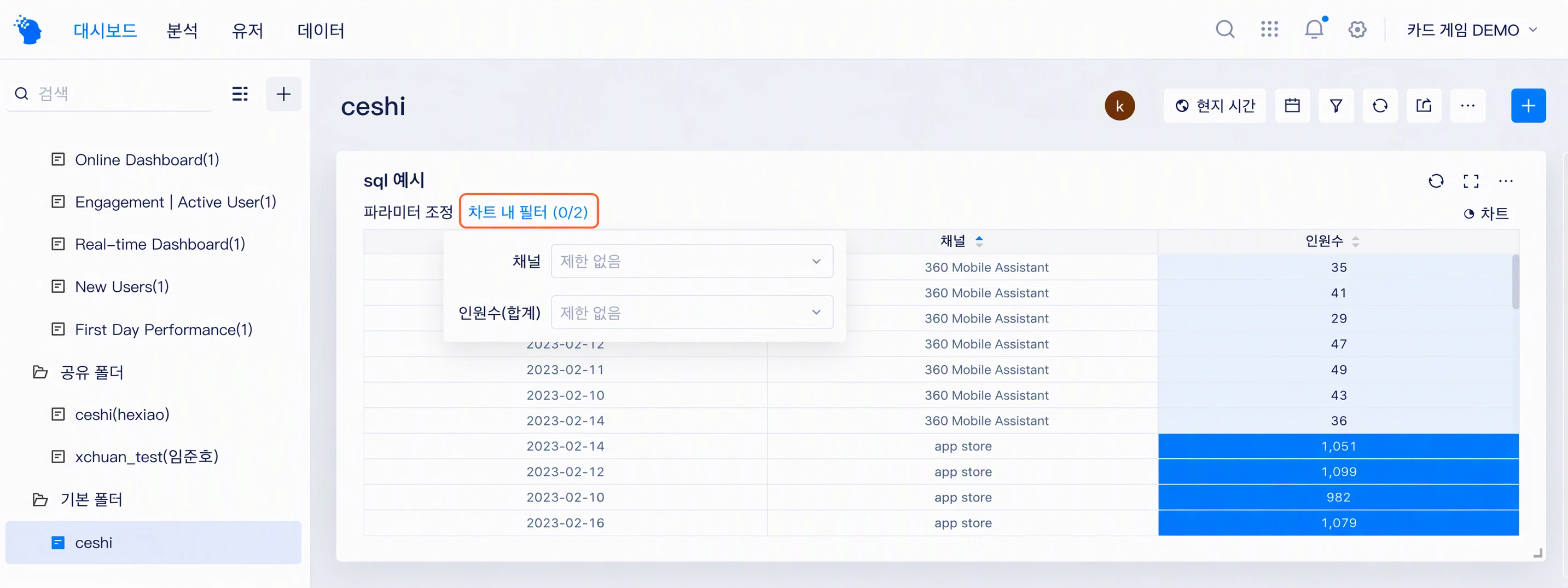

차트 내 필터를 추가하고 리포트를 저장한 후 대시보드에 넣으면, 대시보드를 볼 때 해당 리포트를 필터링할 수 있습니다.

계산 로직

전체 데이터로 계산

조회 결과 건수가 너무 많을 때(기본적으로 20000건 초과), 설정 과정의 사용 경험을 보장하기 위해 시각화 차트를 만들 때 기본적으로 일부 데이터만 사용하여 계산하고 표시합니다.

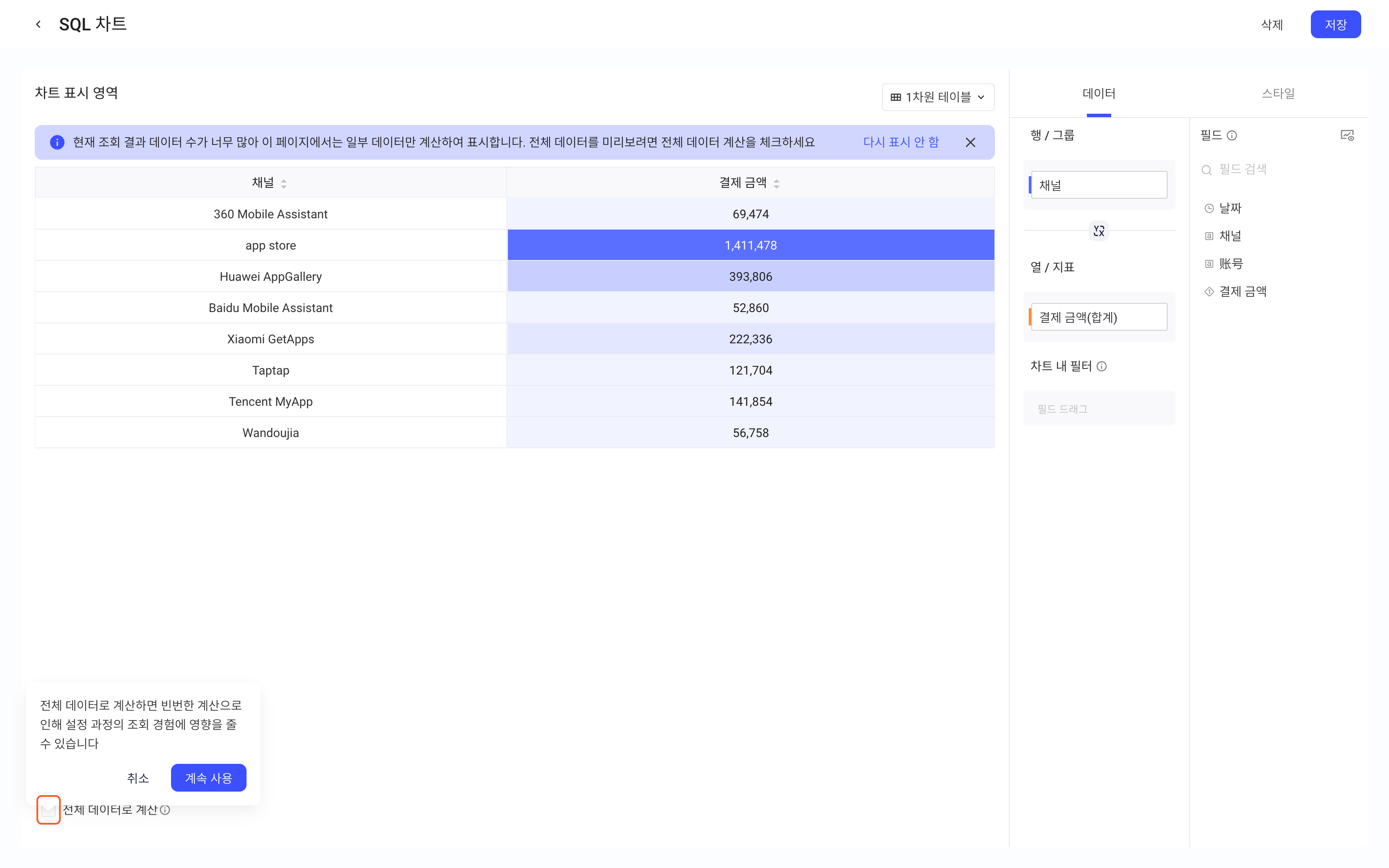

시각화 설정 페이지에서 전체 데이터의 계산 결과를 확인하려면 왼쪽 하단의 전체 데이터로 계산을 체크합니다.

팁

이 옵션은 주로 시각화 설정 과정에서 반복적인 로드와 계산으로 인한 성능 체험 문제를 해결하기 위한 것입니다. 리포트 페이지나 대시보드에서 볼 때는 전체 데이터로 바로 계산하여 표시합니다.

또한 모델 조회 결과 건수가 상한인 20000건을 초과하는 경우, 분석 결과의 유효성을 보장하기 위해 리포트 페이지나 대시보드에서 정렬 또는 필터 작업을 할 때도 전체 데이터로 다시 계산합니다.
